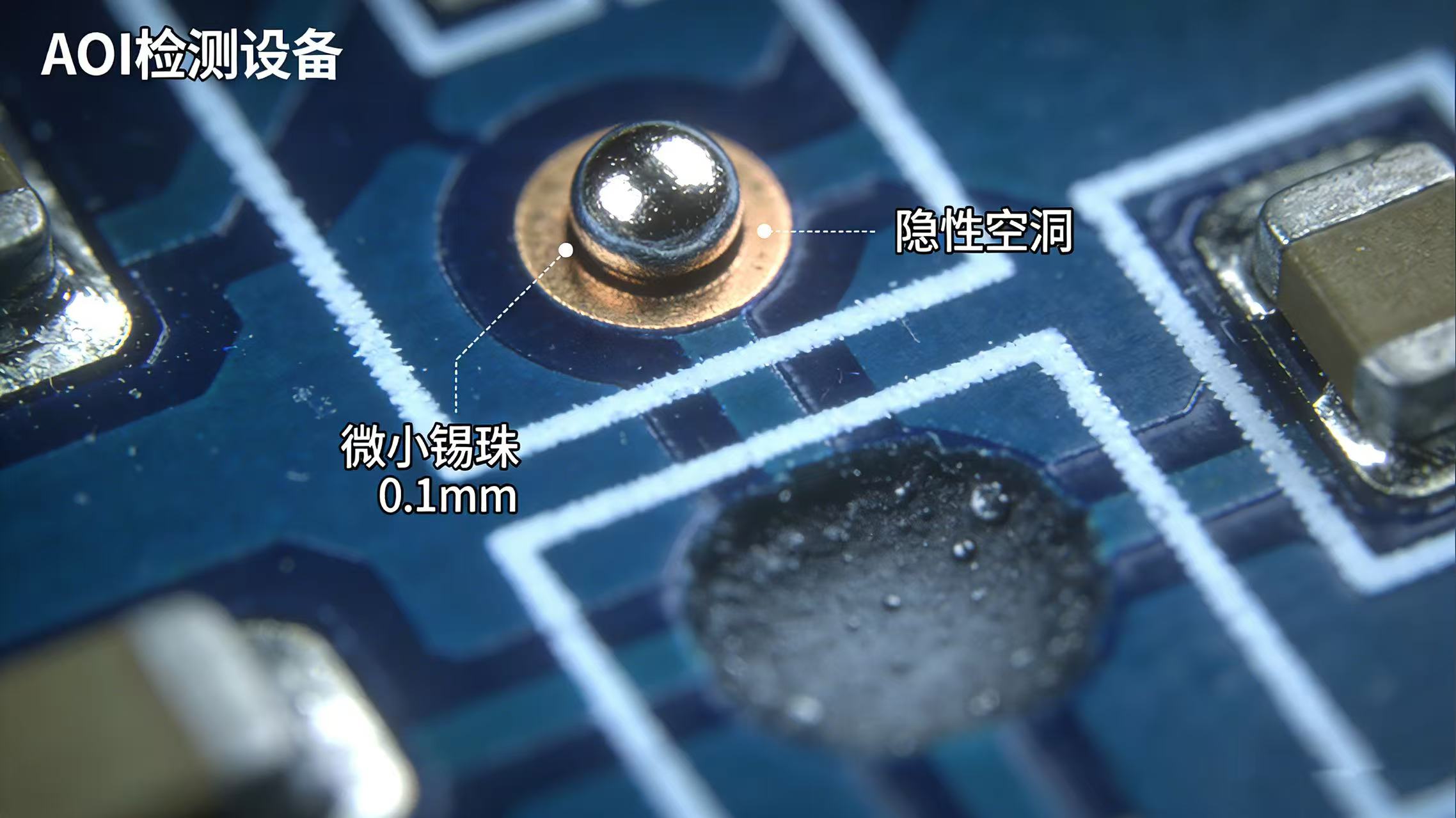

在SMT生产中，AOI（自动光学检测）是检查焊点质量的“火眼金睛”，但很多产线都会遇到一个难题：对于微小锡珠（直径≤0.1mm）和隐性空洞（藏在焊点内部、表面看不出），AOI常常漏检，要么就是把正常痕迹误判成缺陷，既影响检测效率，又埋下质量隐患。
其实，这不是AOI设备不行，大多是设备参数没调好。微小锡珠太小、和PCB板颜色接近，隐性空洞藏在内部、没有明显痕迹，常规参数很难捕捉到它们。今天就用通俗的语言，给大家讲清楚，怎么调整AOI设备参数，轻松提升这两种小缺陷的识别精度，不用复杂操作，产线人员就能上手。
首先我们先搞明白核心问题：AOI靠“拍照片”识别缺陷，要是照片里的缺陷和背景分不清楚、细节拍不清晰，自然就识别不出来。所以参数调整的核心，就是让微小锡珠、隐性空洞“显形”，让AOI能清晰区分它们和正常焊点、PCB背景。
一、调整光源参数：让缺陷“亮出来”
光源就像AOI的“手电筒”，光线角度、亮度没调好，缺陷就会被掩盖。这一步是最基础，也是最容易出效果的。
针对微小锡珠：锡珠很小，反光和PCB板的阻焊层差不多，普通光线照上去会“融为一体”。我们可以把光源换成“环形+同轴”组合，环形光源调至30-45°角， 这样能让锡珠表面反光更明显，和PCB板形成对比；同轴光源亮度调至50%-60%，避免PCB板表面反光干扰，就能清晰看到锡珠的圆形轮廓，不会和灰尘、划痕混淆。
针对隐性空洞：空洞藏在焊点内部，表面看不到，这时候要靠光线的穿透性。把光源换成高亮度同轴光，亮度调至70%-80%，光线能穿透焊点表面，空洞区域反光弱，会呈现一个暗斑，和正常焊点的均匀反光形成明显区别，AOI就能轻松识别。如果是BGA封装的焊点，还可以开启“多角度光源切换”，从不同角度照射，凸显焊点表面的细微凹陷，辅助找到内部空洞。
二、调整相机参数：把缺陷“拍清楚”
相机就像AOI的“眼睛”，要是拍出来的照片模糊、细节丢失，再明显的缺陷也看不清。重点调整3个参数，简单好记。
一是分辨率：检测微小锡珠和隐性空洞，相机分辨率至少调到500万像素，要是锡珠小于0.1mm，就用800万像素，这样能清晰拍到锡珠的大小、空洞的细微痕迹，不会因为照片模糊漏检。
二是采集速度：速度太快，照片会模糊；太慢，会影响生产效率。一般调到30-50mm/s，和贴片机、回流焊的节拍匹配，既能保证照片清晰，又不耽误生产。
三是焦距和光圈：把焦距精准对准焊点表面，偏差不能超过0.01mm，不然会出现“拍虚”的情况；光圈调至F4-F6，这样既能拍清楚焊点细节，又能保证同一视野内的所有缺陷都能清晰成像。另外，开启“图像增强”功能，能让缺陷和背景的对比更明显，细节更突出。
三、调整判定参数：让AOI“不认错、不遗漏”
这一步是告诉AOI“什么样的是缺陷”，参数设得太松，会漏检；设得太严，会误判，重点针对性调整两个参数。
针对微小锡珠：设置两个标准，一是尺寸阈值，设为0.08-0.1mm，只有大于这个尺寸的锡珠才判定为缺陷，避免把灰尘误判；二是圆形度阈值，设为0.8以上，因为锡珠大多是规则的圆形，这样能排除不规则的划痕、杂质。同时开启“杂质过滤”，过滤掉小于0.05mm的小灰尘，减少误判。
针对隐性空洞：重点看灰度和面积，灰度阈值设为15-25，空洞区域的灰度比正常焊点低，超过这个差值就判定为缺陷；面积阈值设为0.02-0.05mm²，避免把焊点表面的微小划痕当成空洞。另外，把判定算法换成“灰度对比+边缘检测”，能进一步提升空洞的识别准确率。
四、简单辅助措施，让精度更稳定
除了调整参数，还有两个小细节不能忽略：一是定期清洁AOI的光源镜头和PCB板表面，去除灰尘、焊膏残留，避免污染影响拍照效果；二是每批次生产前，用带有微小锡珠、隐性空洞的标准样板校准参数，确保参数稳定，不会出现批次间的识别偏差。
五、结语
其实，AOI对微小锡珠、隐性空洞的识别率低，不用急着找设备问题，先调整好光源、相机、判定这三类参数，就能大幅提升检测精度。整个过程不用复杂操作，贴合产线实操，操作人员只要按照步骤调整，就能让AOI真正发挥“火眼金睛”的作用，减少漏检、误判，守住SMT生产的质量防线，同时也能减少返工成本，提升生产效率。
