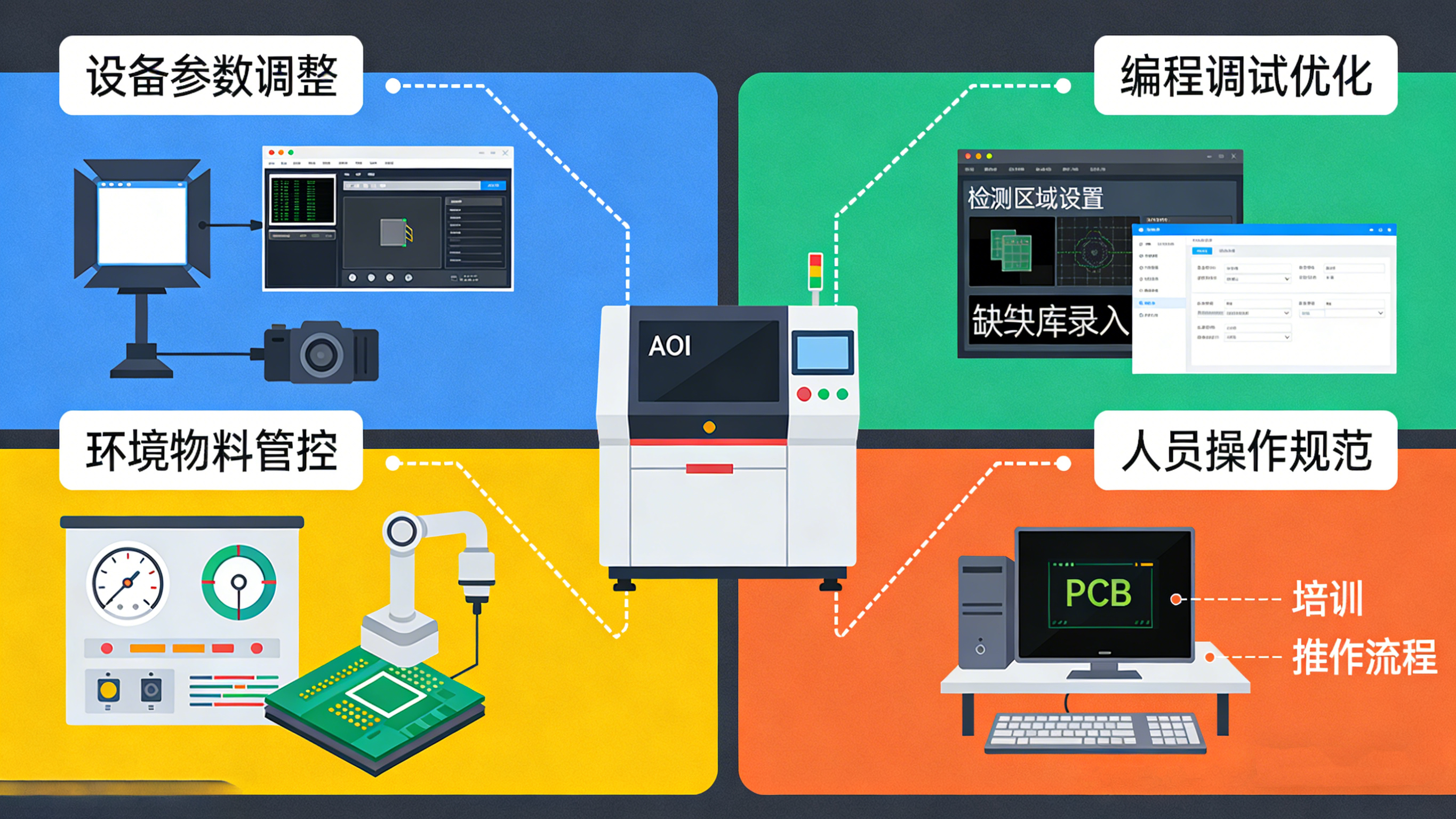

在表面贴装技术（SMT）量产过程中，自动光学检测（AOI）作为焊膏印刷、贴装、回流焊后最重要的质量检测环节，承担着“筛查缺陷、把控良率”的核心职责。AOI凭借高效、精准、连续检测的优势，可快速识别焊点虚焊、桥连、元件偏移、漏贴、极性反等常见缺陷，大幅减少人工检测的工作量，降低人为误判风险。但在实际生产中，很多SMT企业都会遇到AOI频繁误判、漏检的问题——将合格产品判定为不良（误判），导致不必要的返工浪费；将存在缺陷的产品判定为合格（漏检），导致不良品流入下道工序甚至市场，既增加生产成本，又损害企业口碑。本文将系统分析AOI误判、漏检的核心成因，从设备参数调整、编程调试优化、环境与物料管控、人员操作规范四大核心方面，详细阐述具体的调整优化方法，结合生产实操场景给出可落地的解决方案，帮助企业提升AOI检测准确率，降低质量风险。
一、AOI误判、漏检的核心成因（先找根源，再做优化）
AOI误判、漏检并非单一因素导致，本质是“检测系统与生产实际不匹配”，具体可归纳为四大类：一是设备核心参数设置不合理，导致图像采集不清晰、缺陷判定标准偏差；二是编程调试不到位，未结合产品特性优化检测规则，对复杂缺陷识别能力不足；三是环境、物料因素干扰，影响图像采集质量，导致检测失真；四是人员操作不规范，编程、调试、维护流程混乱，加剧误判、漏检。
其中，误判与漏检的成因各有侧重：误判多源于“判定标准过严”“参数设置偏差”“环境干扰”，导致合格产品被误判为不良，比如将轻微的焊膏不均、元件微小偏移（未超出标准）判定为缺陷；漏检则多源于“判定标准过松”“编程覆盖不全”“图像采集模糊”，导致严重缺陷未被识别，比如隐性虚焊、元件极性反、微小桥连等。只有先明确具体成因，才能针对性调整优化，避免盲目操作。
二、核心优化方向一：设备参数调整（最基础、最易见效）
AOI的检测精度，首先取决于图像采集质量和缺陷判定参数，这也是调整优化的第一步，重点优化光源、相机、判定阈值三大核心参数，确保图像清晰、判定标准贴合实际生产。
其一，优化光源参数，解决图像采集模糊问题。光源是AOI图像采集的“眼睛”，光源亮度、角度、颜色设置不合理，会导致元件、焊点轮廓不清晰、对比度不足，进而引发误判、漏检。不同类型的缺陷、不同封装的元件，对光源的要求不同：比如检测焊点虚焊、空洞时，需选用高亮度的同轴光源，突出焊点的平整度和光泽度，便于识别焊点凹陷、无焊膏等缺陷；检测元件偏移、漏贴时，需选用环形光源，调整光源角度（通常为45°），增强元件与PCB板的对比度，清晰捕捉元件轮廓；检测细间距元件（如QFP、BGA）时，需选用多色光源（红色、绿色、蓝色），区分元件引脚与焊膏，避免引脚遮挡导致的漏检。
同时，需根据PCB板的颜色、材质调整光源亮度：深色PCB板需适当提高亮度，避免图像过暗；浅色PCB板需适当降低亮度，避免反光导致的图像失真。此外，定期清洁光源镜头和PCB板表面，去除灰尘、焊膏残留，也能提升图像采集清晰度——若光源镜头有污渍，会导致图像模糊、出现光斑，进而引发误判。
其二，调整相机参数，提升图像分辨率与采集速度匹配度。AOI相机的分辨率、采集速度的参数，需与产品精度、生产节拍相匹配，否则会导致图像采集不完整、细节丢失。对于01005、0201等微型元件，需将相机分辨率调整至500万像素以上，确保清晰捕捉元件的引脚、电极细节，避免因分辨率不足导致的漏贴、极性反漏检；对于常规0402、0603元件，可选用300万像素相机，兼顾检测精度与生产节拍。
采集速度方面，需与贴片机、回流焊炉的生产节拍同步，避免采集速度过快导致图像模糊、细节丢失（引发漏检），或采集速度过慢影响生产效率。同时，调整相机焦距，确保相机聚焦在PCB板表面（焊点、元件所在平面），避免聚焦偏差导致的图像失真——若聚焦过深，会导致元件轮廓模糊；聚焦过浅，会导致焊点细节丢失，均会引发误判、漏检。
其三，优化缺陷判定阈值，避免标准过严或过松。缺陷判定阈值是AOI区分“合格”与“不良”的核心标准，也是导致误判、漏检的最常见原因。不同类型的缺陷，需设置对应的判定阈值，且需结合生产实际校准：比如元件偏移缺陷，需根据元件封装尺寸设置偏移阈值（01005元件偏移阈值通常≤0.05mm，0402元件≤0.1mm），阈值设置过严，会将轻微偏移（不影响焊接可靠性）判定为不良（误判）；阈值设置过松，会导致严重偏移未被识别（漏检）。
同理，焊点桥连、少锡、虚焊的判定阈值，需结合焊膏量标准、焊点形态校准：比如少锡缺陷，可设置焊膏量阈值（低于标准焊膏量的80%判定为不良），避免将轻微焊膏不均判定为少锡；虚焊缺陷，可通过设置焊点灰度阈值（虚焊焊点灰度值高于正常焊点），精准识别隐性虚焊。此外，需开启“缺陷过滤”功能，过滤掉无关缺陷（如PCB板表面轻微划痕、灰尘），减少误判。
三、核心优化方向二：编程调试优化（针对性解决复杂缺陷）
若设备参数调整后，误判、漏检问题仍未解决，需重点优化AOI编程调试，结合产品特性、缺陷类型，完善检测规则，提升复杂缺陷的识别能力——编程调试的核心是“让AOI精准识别目标缺陷，忽略无关干扰”。
其一，优化检测区域设置，避免无效检测与漏检。AOI编程时，需根据PCB板的布局，精准设置检测区域，分为“必检区域”“可选区域”“忽略区域”：必检区域（如细间距元件、核心焊点、极性元件）需设置高精度检测，确保无漏检；可选区域（如常规电阻、电容的非关键焊点）可适当降低检测精度，兼顾效率；忽略区域（如PCB板边缘、无元件区域、标记点周围）需设置忽略，避免将灰尘、划痕误判为缺陷。
同时，针对不同封装的元件，设置对应的检测模板：比如BGA元件，需设置“底部焊点检测”模板，利用X-Ray与AOI联动，识别底部焊点空洞、虚焊（单纯AOI难以检测BGA底部缺陷，易漏检）；极性元件（如二极管、LED），需设置“极性检测”模板，通过识别元件的极性标记（如色环、缺口），避免极性反漏检。此外，编程时需避开PCB板上的干扰元素（如丝印模糊、焊盘氧化痕迹），避免因干扰导致的误判。
其二，完善缺陷库，提升复杂缺陷识别能力。AOI的缺陷识别依赖缺陷库，若缺陷库不完善，对新型缺陷、复杂缺陷（如隐性虚焊、微小桥连、元件倾斜）的识别能力不足，会导致漏检。企业需定期收集生产中的不良品，将各类缺陷（包括新型缺陷、罕见缺陷）录入AOI缺陷库，标注缺陷特征（如灰度值、形态、尺寸），优化缺陷识别算法，让AOI逐渐适应本企业的产品缺陷类型。
例如，针对隐性虚焊（外观无明显异常，仅焊点内部结合不良），可收集这类缺陷的图像，标注其灰度值、焊点光泽度特征，优化算法，让AOI通过对比灰度值、光泽度，精准识别隐性虚焊；针对微小桥连（细间距元件引脚之间的微小连接），可放大缺陷图像，标注桥连的宽度、形态，调整检测精度，避免漏检。同时，定期更新缺陷库，删除无效缺陷数据，确保缺陷库的针对性和准确性。
其三，批量调试校准，确保检测一致性。编程完成后，需进行批量调试校准，选取100-200块合格PCB、50-100块各类不良PCB，放入AOI检测，记录误判、漏检情况，逐一对检测规则、参数进行微调。比如，若出现“合格产品误判为不良”，需适当放宽对应缺陷的判定阈值；若出现“不良品漏检”，需收紧判定阈值、优化检测模板。
批量校准后，需进行小批量试产（500-1000块PCB），持续跟踪检测结果，及时调整参数，确保AOI在批量生产中的检测一致性——避免因单块PCB调试合格，批量生产时出现误判、漏检反弹。此外，当产品型号更换、PCB设计变更、焊膏工艺调整时，需重新进行编程调试，避免沿用旧程序导致的检测偏差。
四、核心优化方向三：环境与物料管控（减少外部干扰）
AOI检测精度易受外部环境、物料质量的干扰，若环境管控不当、物料存在缺陷，即使设备参数、编程调试到位，也会出现误判、漏检，这一环节易被忽视，却至关重要。
其一，优化检测环境，减少干扰因素。AOI检测工位需设置在环境稳定的区域，避免靠近门窗、空调出风口、贴片机等设备：门窗处的气流、灰尘会影响图像采集，空调出风口的温度波动会导致相机、光源性能不稳定，贴片机的振动会导致PCB板定位偏差，均会引发误判、漏检。同时，控制车间温湿度在22±2℃、45%-60%RH，湿度超标（高于60%RH）会导致PCB板表面结露、反光，影响图像采集；湿度过低（低于45%RH）会产生静电，吸附灰尘，导致元件、焊点表面有污渍，引发误判。
此外，检测工位需保持清洁，定期清理桌面、AOI设备表面的灰尘、焊膏残留，避免灰尘落在PCB板表面，被误判为缺陷；避免检测工位有强光直射（如阳光、灯光直射），强光会导致PCB板反光，图像失真，引发误判。
其二，严控物料质量，减少源头干扰。物料质量缺陷（如PCB板焊盘氧化、丝印模糊，元件引脚变形、表面污渍，焊膏印刷不均），会被AOI误判为生产缺陷，或遮挡真实缺陷，导致漏检。企业需加强物料入厂检测：PCB板入厂时，检查焊膏是否氧化、丝印是否清晰，避免焊盘氧化导致的虚焊误判、丝印模糊导致的极性反漏检；元件入厂时，检查元件引脚是否变形、表面是否有污渍，避免引脚变形导致的偏移误判、表面污渍导致的漏贴误判；焊膏印刷后，检查焊膏是否均匀、有无残留，避免焊膏不均导致的少锡、桥连误判。
同时，优化物料存储与转运：PCB板、元件存储在洁净、干燥的环境中，避免氧化、污染；转运过程中，使用防静电周转箱，避免物料碰撞、摩擦导致的引脚变形、表面污渍，减少AOI检测的干扰因素。
五、核心优化方向四：人员操作规范（保障优化效果落地）
AOI的调整优化、日常维护，最终依赖操作人员的操作规范程度，若人员操作不规范，会导致参数偏移、编程失误、设备故障，进而引发误判、漏检，需从培训、操作、维护三个方面规范。
其一，加强人员培训，提升专业能力。AOI操作人员、编程人员需经过专业培训，熟练掌握设备参数调整、编程调试、日常维护的方法，了解不同产品、不同缺陷的检测要点：比如，编程人员需熟悉各类元件的封装特性、缺陷形态，能精准设置检测模板和判定阈值；操作人员需能识别常见的误判、漏检情况，及时反馈并协助调整参数。定期开展技能考核，确保操作人员具备对应的专业能力，避免因操作失误导致的检测偏差。
其二，规范日常操作流程。制定AOI日常操作规范，明确操作步骤：检测前，需检查设备状态（光源、相机、传输带），清洁设备和检测工位，校准相机焦距、光源亮度；检测过程中，需密切关注检测结果，及时筛选出误判、漏检的产品，记录缺陷类型和数量，反馈给编程人员调整参数；检测后，需清洁设备，关闭电源，整理检测数据，形成检测报告。严禁操作人员擅自调整设备参数、修改检测程序，若需调整，需经专业编程人员确认，避免操作失误。
其三，建立定期维护制度。AOI设备的定期维护，是保障检测精度、避免误判漏检的重要保障：每天检测结束后，清洁光源镜头、相机、传输带，去除灰尘、焊膏残留；每周检查设备线路、光源亮度，校准判定阈值；每月对设备进行全面检修，检查相机、光源的损耗情况，及时更换损坏的部件（如光源、镜头）；每季度对编程程序、缺陷库进行优化，结合生产实际更新检测规则，确保设备始终处于良好状态。
六、结语
AOI误判、漏检的调整优化，是一个“找根源、分步骤、重落地”的系统工程，并非单一环节的调整就能解决，需结合设备参数、编程调试、环境物料、人员操作四大核心方面，全方位优化，才能提升检测准确率。其中，设备参数调整是基础，编程调试是核心，环境物料管控是保障，人员操作规范是关键，四大环节相互配合、缺一不可。
对于SMT企业而言，AOI检测准确率的提升，不仅能减少返工浪费、降低生产成本，还能提升产品可靠性，增强企业口碑。企业需摒弃“重使用、轻优化”的误区，建立AOI检测优化机制，定期收集检测数据，分析误判、漏检成因，针对性调整优化方案，同时加强人员培训和日常管控，确保优化效果长期落地。随着AOI技术的不断升级，结合AI智能识别算法的应用，未来AOI的缺陷识别能力、抗干扰能力将进一步提升，为SMT批量生产的质量管控提供更有力的支撑，助力企业实现高效、高质量生产。
